ハイブリッドアンカー(カールプラグ+ケミカルアンカー)

ハイブリッドアンカー(カールプラグ + ケミカルアンカー) 概要

ハイブリッドアンカー

施工性・経済性・耐久性に優れた、アスファルトにもコンクリートにも使用できる埋立式のナットアンカーです。

アンカーはジョイント式で、現場の状況により最適な長さに調整して設置ができ、利便性・コスト面で大変優れています。

アスファルト層より更に深い補助基層まで強固に設置が可能であるため、複数のナットやボルト止めが必要なく、施工工数や労働力の少数で済みます。

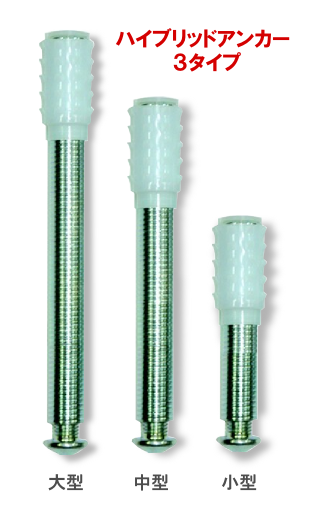

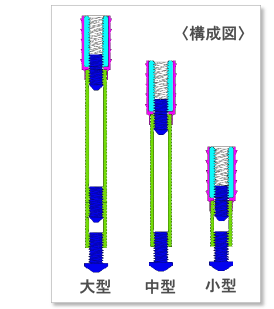

ハイブリッドアンカー構成見取り図

CAD図面データ

配布資料・図面ページにて当商品の詳細なCAD図面データ(PDF形式)がご覧いただけます。
そちらをご覧下さい。

道路舗装形態によるアンカー規格


区分用途規格(mm)
外形長さ
TYPE 1
大型
アスファルト舗装
200mm用
ボルト径:M16
穿孔部:φ30
260
TYPE 2
中型
アスファルト舗装
150mm用
210
TYPE 3
小型
コンクリート舗装及び
構造物設置用
125


ハイブリッドアンカー詳細

ハイブリッドアンカーの説明

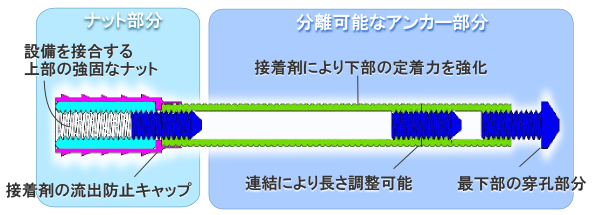

ハイブリッドアンカーの構成図と、詳細な説明です。
ナット部分に、ボルトによって接合することにより、アスファルト上でも強力な耐久性のある施設物を設置することが可能となります。

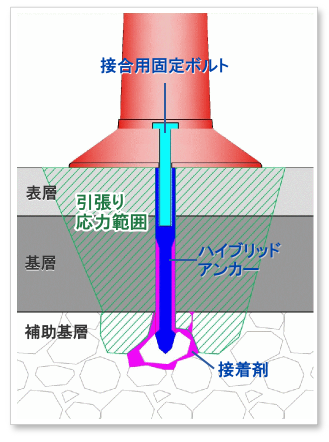

ハイブリッドアンカーの固定方式と引張り応力範囲

ハイブリッドアンカーの固定方式と引張り応力範囲


当製品では、アスファルト表層へボルトやピン等で留め付ける設備品と異なり、接合ボルト1本により、補助基層にまで至る引張り応力を可能としました。

アスファルト層・基層の深さや接合する施設物の大きさに合わせ、アンカーをジョイントして長さを増やし、更に深く強力性・安定性を増すことも可能です。
接着剤の注入により、更なる強固な固定性を発揮します。


ハイブリッドアンカーの特徴・利点はこちら

商品のお問い合わせはこちら
