耐久試験結果データ

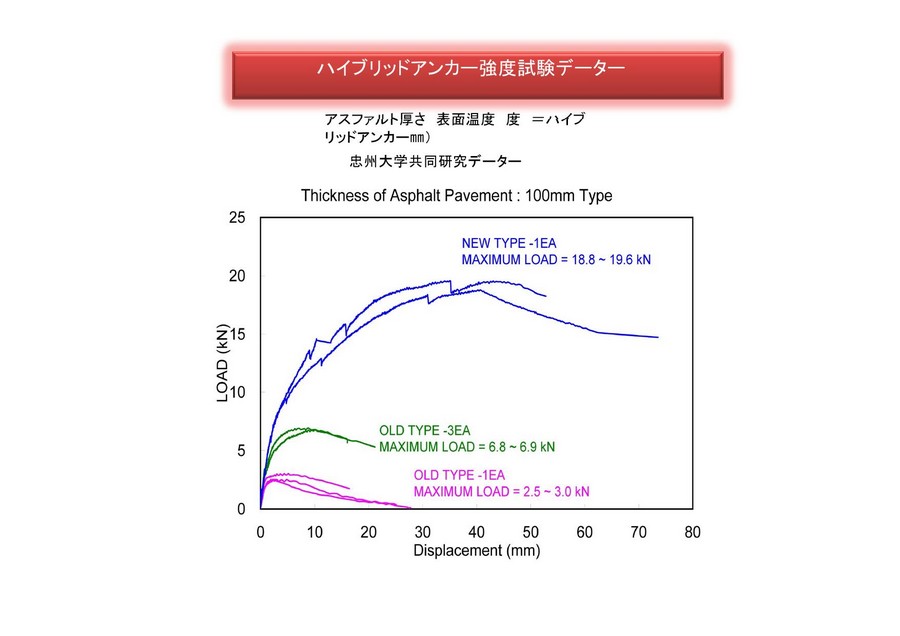

ハイブリッドアンカー強度試験

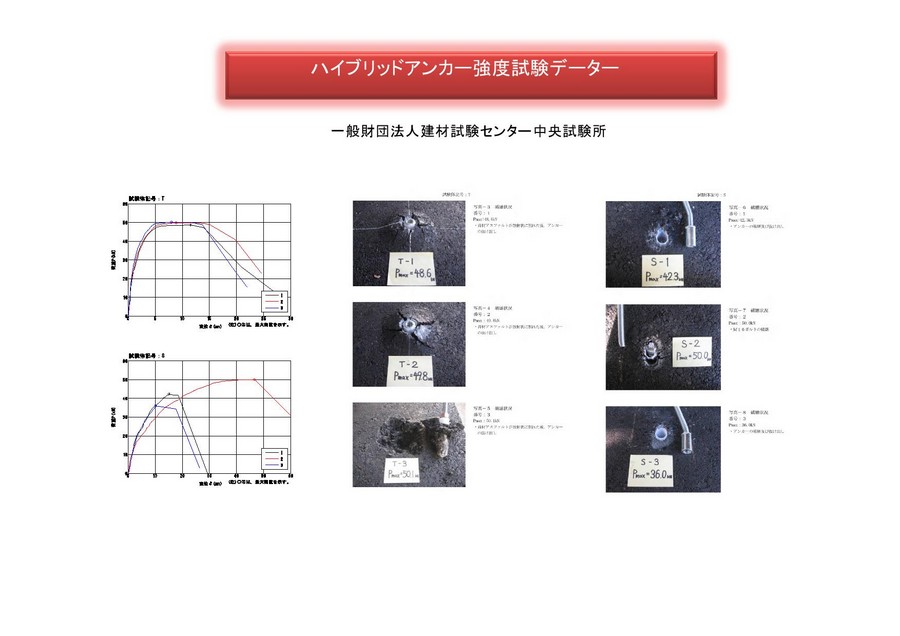

建材試験センターでの強度試験の模様は動画で確認いただけます。
試験結果データはクリックして拡大してご覧いただけます。
さらに詳細な資料はこちら⇒ 配布資料2014年2月改訂版

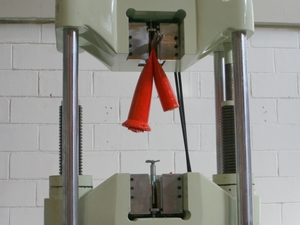

ねじ込み式視線誘導標 耐久試験結果データ
外部から強い衝撃を受けても容易に離脱しないにも関わらず、交換の時には楽に着脱が可能です。
『外れない強さと外れる簡便さ』相反する機能を高次元で両立している事が今回の耐久試験結果により実証されました。
メンテナンスの時にねじ込み式で効率よく交換できる簡単さ、を是非実感して下さい。
1.

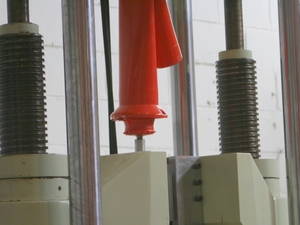

下のインサート部分が伸びてきます。
2.
16mmのウレタン穴から直径約60mmの特殊ネジが抜けてきます。
この際ウレタンは約120mm伸びます。
この部分は動画で確認できますのでご覧になって下さい。
3.
特殊ネジの頭部々分約2.5mmあるものが変形したことが確認できます。
試験の値は3.5kN以上でした。
下の動画でもご確認下さい。
